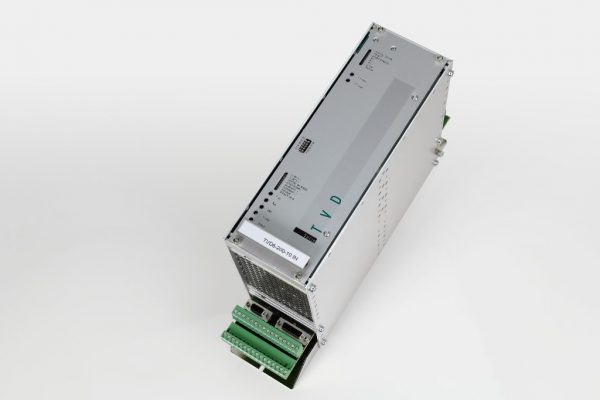

AC-Servoverstärker TVD6, TVD6.2
Servoverstärker für die Strom-und Drehzahlregelung von AC/EC-Synchron-Servomotoren. Einfache analoge Leistungselektronik, präzise, potentialfreie Regelelektronik sowie umfangreiche Funktions- und Sicherheitsüberwachungen gewährleisten eine einfache Bedienung, eine schnelle Inbetriebnahme sowie eine lange Lebensdauer für den Serieneinsatz.
- Beschreibung
- Ausführungen
- Dokumente
Beschreibung
• Rückführung: bl-Tacho mit Rotorlagesensor, Inkrementalgeber mit Rotorlagesensor, Resolver
• Anschlußspannung: bis 3 x 460 V
• Motorspannung: bis 3 x 400V
• Drei Stromstärken 10 / 16 / 25 A
• Max. Dauerstrom: einstellbar bis 25 A
• Max. Spitzenstrom: einstellbar bis 44 A
• Bauform: Kompakt-oder 6HE-Rack-Einschub-Gerät
• ideal geeignet als Ersatz für Regler der Baureihe DSR 250, ECR…, µPD…
• Ersatz für Labod ECR, DSR 250, µPD
• Weltweit einsetzbar, Industriestandard
• Komplett „Made in Germany“
Ausführungen
| Typ | Anschlußspannung | Dauerstrom | Spitzenstrom |
|---|---|---|---|
| TVD6-200-10-xx-k | 1...3 x 230VAC | 10,0 A | 20,0 A |
| TVD6-200-16-xx-k | 16,0 A | 32,0 A | |
| TVD6-200-25-xx-k | 25,0 A | 40,0 A | |
| TVD6-400-5-xx-k | 3 x 400VAC | 5,0 A | 10,0 A |
| TVD6-400-10-xx-k | 10,0 A | 20,0 A | |
| TVD6-400-16-xx-k | 16,0 A | 32,0 A | |
| TVD6-400-25-xx-k | 25,0 A | 40,0 A |
TVD6.2-xxx-x-bl bl -Tacho mit Rotorlagesensor
TVD6.2-xxx-x-IN Inkrementalgeber mit Rotorlagespuren
TVD6.2-xxx-x-RS Resolver (Inkrementalgebernachbildung)
