Product Description

Servomotor AL / AF
Servomotoren ACMn / ACM2n

Explosionsgeschützte (ATEX) Servomotoren Baureihe EX, EY

Die Serie EX ist eine Reihe von permanenterregten Servomotoren, die für den Gebrauch in explosionsfähigen Atmosphären entwickelt wurde. Mit ihren robusten, explosionsgeschützten Gehäusen, können die EX-Motoren inneren Explosionen ohne Ausbreitungsrisiko auf die Umgebung standhalten. Sie sind in zwei Versionen erhältlich, die nordamerikanischen bzw. europäischen Sicherheitsstandards entsprechen. EX Servomotoren zeichnen sich durch exzellente Bewegungseigenschaften, sehr gutes Beschleunigungs- und Verzögerungsvermögen sowie das hohe Drehmoment in einem großen Drehzahlbereich aus. Zahlreiche Wicklungsvarianten und etliche Optionen garantieren ein Höchstmaß an Flexibilität.

Email to a friend
Kategorie: AC-Servomotoren
  • Beschreibung
  • Beschreibung

    Baureihe EX
    Vorteile:
    • Servomotoren mit explosionsgeschütztem Gehäuse
    • CE bzw. UL-konforme Versionen verfügbar
    • Hohe Dynamik
    • Kompakt und robust
    • Wartungsfrei

    Einsatzbereiche:
    • Druckmaschinen
    • Lackieranlagen
    • Chemische, petrochemische und pharmazeutische Industrie
    • Robtikanwendungen
    • Sondermaschinen
    • Reinigung
    • Ventilantrieb für Energieanwendungen
    • Müllaufbereitungsanlagen

    Technische Merkmale – Übersicht:
    • Motortyp : Permanenterregte Synchronmotoren
    • Baugrößen : 70 – 155mm
    • Momentenbereich : 0,95 bis 25,4 Nm
    • Drehzahlbereich : bis  4000 min-1
    • Polzahl : 10
    • Installation : Flansch mit Durchgangsbohrungen
    • Mechanische Schnittstelle : Massive, glatte Welle (Standard) / Massive Welle mit Passfeder (option)
    • Geber : 2-poliger Resolver (standard) / Absoluter EnDat encoder (option) / Absoluter Hiperface encoder (option)
    • Thermische Absicherung : Thermische Schalter und Sicherungen in der Wicklung integriert
    • Andere Optionen : Haltebremse

    European version specific:
    • Stromversorgung : 230 / 400 VAC
    • Konformität : ATEX 94/9/EC Direktive – EN60079-0, EN60079-1 EN61241-0 und EN61241-1 Normen
    • Klassifizierung : – II 2G Ex d IIB T4 / IP64 (Gas) / – II 2GD Ex d IIB T4 / IP65 Ex tD A21 / IP65 T135°C (Gas und Staub)
    • Schutzklasse : IP64 (standard) / IP65 (option)
    • Anschlüsse : Kabelverschraubungen
    • Kennzeichnungen : CE / ATEX Ex

    North American version specific:
    • Stromversorgung : 230 / 480 VAC
    • Konformität : UL 674 Norm: Elektrische Motoren und Generatoren zum Gebrauch in gefährlichen Umgebungen (klassifiziert) Absatz 1
    • Klassifizierung : – Klasse 1, Bereich 1, Gruppe C & D
    • Schutzklasse : IP65
    • Anschlüsse : Gewindebohrungen
    • Kennzeichnungen : UL / cUL

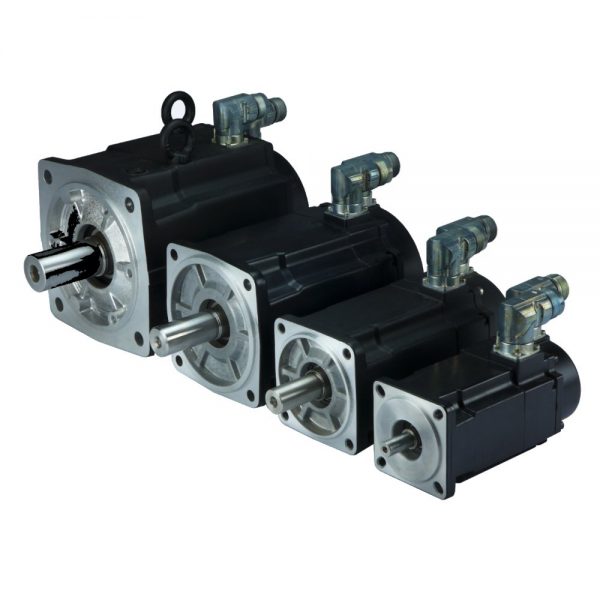

    Baureihe EY
    Bei der EY Baureihe handelt es sich um permanenterregte explosionsgeschützte Servomotoren, die für den Gebrauch in explosionsfähigen Atmosphären der Zone 2 (Gase und Stäube bei 40° C oder 60° C) entwickelt wurden. Die EY Baureihe zeichnet sich durch exzellente Bewegungseigenschaften, sehr gutes Beschleunigungs- und Verzögerungsvermögen, sowie ein hohes Drehmoment in einem großen Drehzahlbereich aus. Zahlreiche Wicklungsvarianten und etliche Optionen garantieren ein Höchstmaß an Flexibilität. Der Motor ist CE und IECEx konform.

    Vorteile:
    • Bürstenlose Servomotoren mit EX-Zulassung.
    • Entspricht CE/ATEX und internationalen Sicherheitsrichtlinien
    • Für eine Umgebungstemperatur von 40°C oder 60°C
    • Zum Einsatz in explosiven Gas- und Staubatmosphären
    • Hohe Präzision
    • Hohe Bewegungsqualität
    • Hohe Dynamik
    • Low-Cogging
    • Kompakt und robust
    • Wartungsfrei
    • Hohe Leistungsdichte (6 kW in einem 155er quadratischen Gehäuse)
    • Mit allen gängigen Antrieben kompatibel

    Technische Merkmale – Übersicht:
    • Motorentyp : Permanenterregte Synchronmotoren
    • Baugröße : 70 – 155mm
    • Drehmomentbereich : 1,2 bis 34,4 Nm
    • Drehzahlbereich : Bis zu 6800 min-1
    • Polzahl : 10
    • Montage : Flansch mit glatten Bohrungen
    • Mechanische Schnittstelle : Massive, glatte Welle (Standard) / Massive Welle mit Passfeder (option)
    • Geber : 2-poliger Resolver / Sensorlos (option)
    • Thermische Absicherung : PTC in der Wicklung integriert
    • Andere Optionen : Haltebremse

    European version specific:
    • Stromversorgung : 230 / 400 VAC
    • Konformität : ATEX 2014/34/EU Richtlinie – IEC/EN60034-1, IEC/EN60034-5, IEC/EN60079-0, IEC/EN60079-15 (Gas), IEC/EN60079-31 (Staub)
    • Klassifizierung : – II 3 GD Ex nA IIC T3 Gc IP65 / Ex tc IIIC T200°C Dc IP65 (Gas und Staub)
    • Schutzklasse : IP65 (standard)
    • Anschlüsse : Stecker
    • Kennzeichnungen : CE / ATEX Ex / IECEx
