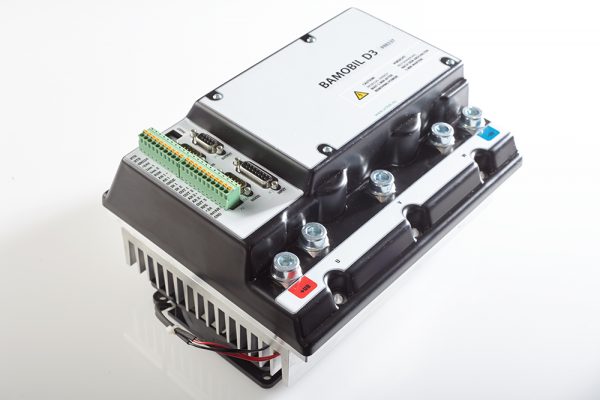

Batterie-Motorregler BAMOBIL D3
Batterie-Motorregler mit Servo-Performance für bürstenlose Servo- und Asynchronmotoren bis 7,5 kW. Zur Anwendung in batteriebetriebene Fahrzeugen wie Elektrofahrzeuge, Elektroboote, Stapler, Transportsysteme oder Regalförderfahrzeuge im rauen Einsatz, besonders als 4Q Servoantrieb, bei hochdynamischen Beschleunigungs oder Bremsvorgängen, bei großen Regelbereichen, bei hohem Wirkungsgrad, bei kleinen Motorabmessungen, bei gleichmäßigem, ruhigem Lauf für die Drehmomenten- und Drehzahlregelung oder kombinierte Drehzahl Drehmomentregelung mit oder ohne überlagerter Lageregelung. Synchro Servo Antriebe sind kompakter als andere elektrischen Antriebe.
- Beschreibung
- Ausführungen
- Downloads
Beschreibung
• Batterie oder Gleichspannungsanschluss 24 VDC bis 48 VDC
• Unabhängiger Hilfsspannungsanschluss 24 VDC
• Leistung bis 7,5 kW
• Dauerstrom 40…225 A
• Spitzenstrom 80…450 A
• Digitale Schnittstellen RS232, CAN -BUS (weitere Optionen)
• 2 Analoge Eingänge, programmierbare Differenzeingänge
• 4 Digitale Ein -Ausgänge, programmierbar, Opto –Entkoppelt
• Sollwertrampen linear, nicht -linear (S -Funktion)
• Freigabe – und Endschalterlogik
• BTB -Betriebsbereit, Solid State Relais Kontakt
• Lage – (Position), Drehzahl – und Drehmomentregelung
• Resolver – oder Encoder -Inkrementalgeber TTL, SINCOS 1Vss, Rotorlage +bl Tacho
• Encoderausgang oder 2. Encodereingang
• Statische und dynamische Stromgrenze
• Einheitliche volldigitale Regeleinheit
• Schutzabschaltung bei Überspannung,
• Unterspannung und Übertemperatur vom Motor
• Eigensicheres kurzschlussfestes Leistungsteil
• Prozessorunabhängige Hardwareabschaltung bei
• Kurzschluss, Erdschluss, Überspannung und
• Übertemperatur von Verstärker.
• Einbau-Verstärker IP20
• Weltweit einsetzbar, Industriestandard
• Komplett “Made in Germany”
Ausführungen
| TYP | Batteriespannung in V DC | Dauerstrom in A | Spitzenstrom in A |
|---|---|---|---|
| BAMOBIL-D3.3-62-80-xx | 12 bis 48 | 40 | 80 |
| BAMOBIL-D3.3-62-120-xx | 12 bis 48 | 60 | 120 |
| BAMOBIL-D3.3-62-250-xx | 12 bis 48 | 125 | 250 |
| BAMOBIL-D3.3-62-450-xx | 12 bis 48 | 225 | 450 |
BAMOBIL-xx-RS Motorfeedback Resolver
BAMOBIL-xx-BL Motorfeedback Rotorlagegeber
BAMOBIL-xx-IN Motorfeedback Inkrementalgeber
BAMOBIL-xx-SC Motorfeedback Sin-Cos-Geber
