Product Description

Thyristor-Regler CLASSIC P3 / ...
Thyristor-Regler CLASSIC Q6

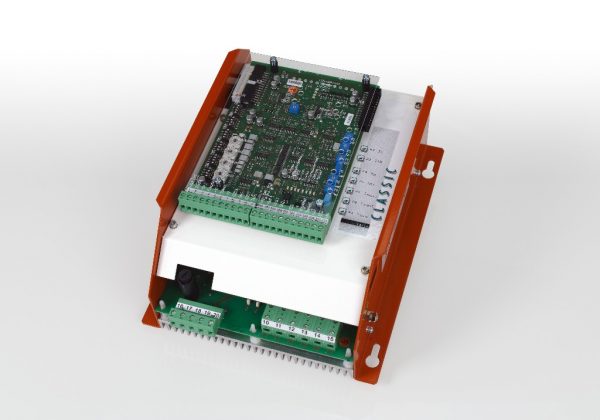

Thyristor-Regler CLASSIC Q2

Thyristor-Servoregler zur Regelung von induktiven und ohmschen Verbrauchern.
Hauptanwendungsbereich ist die stufenlose Drehzahlregelung und /oder Drehmomentregelung von Gleichstrommotoren bis zu einer Leistung von 4,8 kW im
4- Quadranten Betrieb.

Email to a friend
Kategorie: DC-Servoregler
  • Beschreibung
  • Beschreibung

    Die Thyristor-Stromrichter sind als Schaltschrankeinbaugeräte nach den VDE-Richtlinien aufgebaut. Die Steuerelektronik ist vom Leistungsteil galvanisch getrennt. Die Luft- und Kriechstrecken sind  >8 mm. Die Leistungshalbleiter sind großzügig dimensioniert. Es werden nur handelsübliche Bauteile im Industriestandard verwendet. Die wichtigsten Betriebszustände werden mit Leuchtdioden angezeigt. Die PI-Einstellung der Stromregler erfolgt mit zwei 4fach-Schaltern. Die Geräte sind berührungssicher abgedeckt. Die Regelelektronik wird frontseitig aufgesteckt und ist frei zugänglich. Soweit möglich werden für den Anschluß Steckklemmen benutzt. Die Starkstromanschlüsse sind an Leistungsklemmen anzuschließen.

    • Leistungsanschluß: über Vorschalttransformator, 2-Phasen, 2 x 220 V AC
    • Hilfsspannung: 220/230 V AC alternativ 380/400 V AC
    • 4 – Quadrantenbetrieb, die Endstufe ist eine kreisstromgeregelte 2 Phasen-Doppel-Mittelpunktschaltung
    • Leistung 1,6 bis 4,8 kW
    • Dauerstrom 10 bis 30 A
    • Spitzenstrom 20 bis 60 A
    • Drehzahl- und Momentenregelung
    • Drehzahlregler (RVU), mit PI-Beschaltung Istwertdifferenzeingang,
    • Stromsollwertausgang, statische und dynamische Stromgrenze
    • Tachoregelung
    • Ankerspannungsregelung mit IxR Kompensation
    • Parametereinstellung über Binärschalter
    • Analoge Regelelektronik REG5, Differenzverstärker
    • Steilheitsbegrenzer (Integrator einstellbar)
    • Sollwert-Nullschaltung
    • Ein- und Ausschaltlogik
    • BTB -Relais Meldungen: Stillstand, Blockiert, Tachobruch.
    • Feldversorgung: 210 bzw. 360 V DC, 1,5 A (Option)
    • Ersatz für GN2…
    • Weltweit einsetzbar, Industriestandard
    • Komplett „Made in Germany“



  • Ausführungen
  • Ausführungen

    TypAnschlussspannung
    Dauerstrom
    Spitzenstrom
    Dauerleistung
    Q2 220/160-102 x 220 V AC10,0 A30,0 A1,6 kW
    Q2 220/160-202 x 220 V AC20,0 A40,0 A3,2 kW
    Q2 220/180-302 x 220 V AC30,0 A60,0 A4,8 kW
  • Download
  • Manual
    Manual REG
    Manual English
    Manual REG English
