Beschreibung

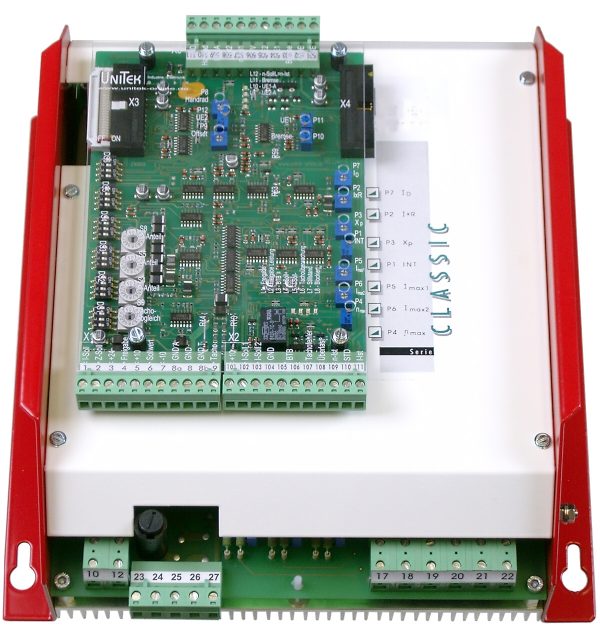

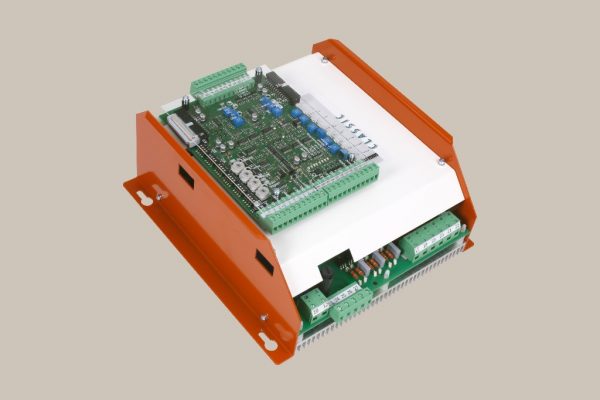

Die Thyristor-Stromrichter sind als Schaltschrankeinbaugeräte nach den VDE-Richtlinien aufgebaut. Die Steuerelektronik ist vom Leistungsteil galvanisch getrennt. Die Luft- und Kriechstrecken sind  >8 mm. Die Leistungshalbleiter sind großzügig dimensioniert. Es werden nur handelsübliche Bauteile im Industriestandard verwendet. Die wichtigsten Betriebszustände werden mit Leuchtdioden angezeigt. Die PI-Einstellung der Stromregler erfolgt mit zwei 4fach-Schaltern. Die Geräte sind berührungssicher abgedeckt. Die Regelelektronik wird frontseitig aufgesteckt und ist frei zugänglich. Soweit möglich werden für den Anschluß Steckklemmen benutzt. Die Starkstromanschlüsse sind an Leistungsklemmen anzuschließen.

• Leistungsanschluß: über Vorschalttransformator, 6-Phasen, 6 x 160 V AC
• Hilfsspannung: 230 V AC alternativ 400 V AC
• 4 – Quadrantenbetrieb, die Endstufe ist eine kreisstromgeregelte 6 Phasen-Doppel-Mittelpunktschaltung
• Leistung 2,7 bis 10,8 kW
• Dauerstrom 15 bis 60 A
• Spitzenstrom 30 bis 120 A
• Drehzahl- und Momentenregelung
• Drehzahlregler (RVU), mit PI-Beschaltung Istwertdifferenzeingang,
• Stromsollwertausgang, statische und dynamische Stromgrenze
• Tachoregelung
• Ankerspannungsregelung mit IxR Kompensation
• Parametereinstellung über Binärschalter
• Analoge Regelelektronik REG5, Differenzverstärker
• Steilheitsbegrenzer (Integrator einstellbar)
• Sollwert-Nullschaltung
• Ein- und Ausschaltlogik
• BTB -Relais Meldungen: Stillstand, Blockiert, Tachobruch.
• Feldversorgung: 210 bzw. 360 V DC, 1,5 A (Option)
• Ersatz für GN6…
• Weltweit einsetzbar, Industriestandard
• Komplett „Made in Germany“
