Product Description

Thyristor-Regler CLASSIC C1, C...
DC-Servoverstärker TVQ6

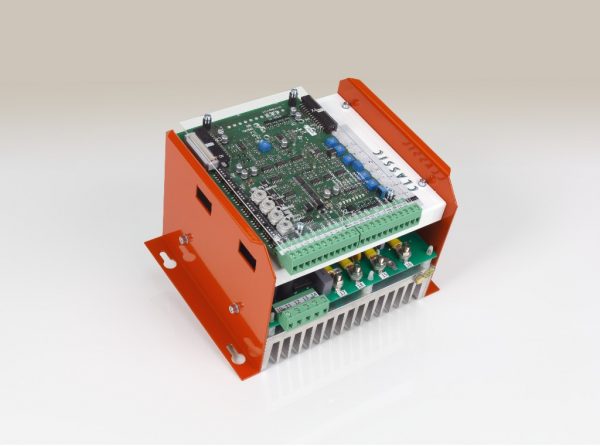

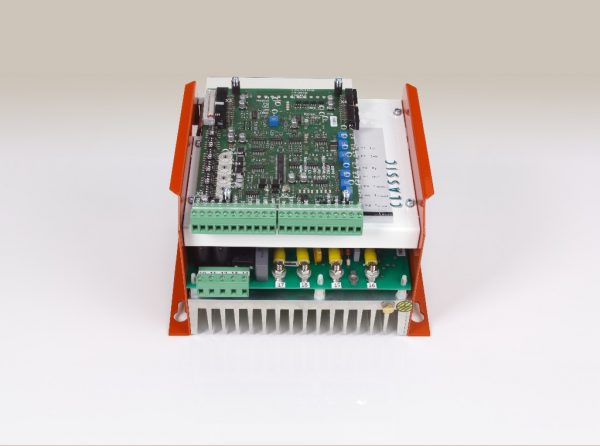

Thyristor-Regler CLASSIC P1 / Q1

Thyristor-Servoregler zur Regelung von induktiven und ohmschen Verbrauchern.
Hauptanwendungsbereich ist die stufenlose Drehzahlregelung und /oder Drehmomentregelung von Gleichstrommotoren bis zu einer Leistung von 12 kW im 1- oder 4- Quadranten Betrieb.



Email to a friend
Kategorie: DC-Servoregler
  • Beschreibung
  • Beschreibung

    Die Thyristor-Stromrichter sind als Schaltschrankeinbaugeräte nach den VDE-Richtlinien aufgebaut. Die Steuerelektronik ist vom Leistungsteil galvanisch getrennt. Die Luft- und Kriechstrecken sind  >8 mm. Die Leistungshalbleiter sind großzügig dimensioniert. Es werden nur handelsübliche Bauteile im Industriestandard verwendet. Die wichtigsten Betriebszustände werden mit Leuchtdioden angezeigt. Die PI-Einstellung der Stromregler erfolgt mit zwei 4fach-Schaltern. Die Geräte sind berührungssicher abgedeckt. Die Regelelektronik wird frontseitig aufgesteckt und ist frei zugänglich. Soweit möglich werden für den Anschluß Steckklemmen benutzt. Die Starkstromanschlüsse sind an Leistungsklemmen anzuschließen.

    • Anschlußspannung: 230 oder 400 V AC
    • P1: 1 – Quadrantenbetrieb, die Endstufe ist eine halb-gesteuerte Brückenschaltung.
    • Q1: 4 – Quadrantenbetrieb, die Endstufe ist eine 2 Phasen-Doppel-Mittelpunktschaltung.
    • Leistung 2,7 bis 12 kW
    • Dauerstrom 15 bis 40 A
    • Spitzenstrom 30 bis 80 A
    • Drehzahl- und Momentenregelung
    • Drehzahlregler (RVU), mit PI-Beschaltung Istwertdifferenzeingang,
    • Stromsollwertausgang, statische und dynamische Stromgrenze
    • Tachoregelung
    • Ankerspannungsregelung mit IxR Kompensation
    • Parametereinstellung über Binärschalter
    • Analoge Regelelektronik REG4, Differenzverstärker
    • Steilheitsbegrenzer (Integrator einstellbar)
    • Sollwert-Nullschaltung
    • Ein- und Ausschaltlogik
    • BTB -Relais Meldungen: Stillstand, Blockiert, Tachobruch.
    • Feldversorgung: 210 V DC, 1,5 A
    • Ersatz für GN1…
    • Weltweit einsetzbar, Industriestandard
    • Komplett „Made in Germany“



  • Ausführungen
  • Ausführungen

    CLASSIC P1
    1- Quadranten- Regelgerät, Netzspannung 230 oder 400 V AC

    TypAnschlussspannung
    Dauerstrom
    Spitzenstrom
    Dauerleistung
    P1 230/180-15230 V AC15,0 A30,0 A2,7 kW
    P1 230/180-25230 V AC25,0 A50,0 A4,5 kW
    P1 230/180-40230 V AC40,0 A80,0 A7,2 kW
    P1 400/300-15400 V AC15,0 A30,0 A4,5 kW
    P1 400/300-25400 V AC25,0 A50,0 A7,5 kW
    P1 400/300-40400 V AC40,0 A80,0 A12 kW

    CLASSIC Q1
    4- Quadranten- Regelgerät, Netzspannung 230 oder 400 V AC
    TypAnschlussspannung
    Dauerstrom
    Spitzenstrom
    Dauerleistung
    Q1 230/180-15-(k)230 V AC15,0 A30,0 A2,7 kW
    Q1 230/180-25-(k)230 V AC25,0 A50,0 A4,5 kW
    Q1 230/180-40-(k)230 V AC40,0 A80,0 A7,2 kW
    Q1 400/300-15-(k)400 V AC15,0 A30,0 A4,5 kW
    Q1 400/300-25-(k)400 V AC25,0 A50,0 A7,5 kW
    Q1 400/300-40-(k)400 V AC40,0 A80,0 A12 kW

    (k) – Kreisstromgeregelt auf Anfrage
