Zahnriemen-Achse Colibri-L-ZE MTB
Unsere Zahnriemenachsen lassen sich einfach zu kompletten XYZ-Systemen kombinieren. Die vielfältigen Kombinationsmöglichkeiten bieten höchste Flexibilität. Dadurch lassen sich unterschiedlichste Automatisierungsaufgaben einfach und schnell realisieren. Ausgestattet mit den bewährten Colibri-Positionierantrieben bieten wir Ihnen eine einbaufertige und einfach zu integrierende Lösung an.
• flexibel
• einfach
• schnell
- Beschreibung
- Ausführungen
- Download
Beschreibung

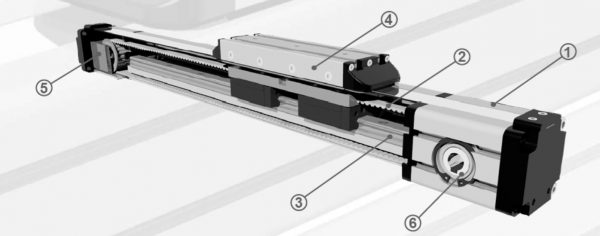

• Zahnriemenachse mit integrierte Kugelumlaufführung
• Robuster Schrittmotor mit integrierter Steuerung
• Encoder zur Überwachung der Position
• Stabiler, belastbarer Aufbau
• Unempfindlich gegen Verschmutzung
• Einfache mechanische Befestigung
• Hub: 100 – 6700 mm
• Maximale Last (Fx): 460 – 2750 N
• Wiederholgenauigkeit: +/- 0,05 mm
• Ansteuerung z. B. über einfache I/O Schnittstelle 31 Positionen konfigurier- und abrufbar
• oder über Bus-Systeme wie CANopen, Profibus, RS485
• deutsches Markenprodukt, entwickelt und gefertigt in Deutschland
Ausführungen
| TYP | Hublänge (mm) | max. Last (N) | Hub pro Umdrehung (mm) | Baugröße (mm) |
|---|---|---|---|---|
| Colibri-L-ZE MTB42 | 100 - 6700 | 460 | 90 | 42 x 42 |
| Colibri-L-ZE MTB55 | 100 - 6700 | 820 | 120 | 55 x 55 |
| Colibri-L-ZE MTB80 | 100 - 6700 | 1650 | 160 | 80 x 80 |
| Colibri-L-ZE MTB105 | 100 - 6700 | 2750 | 210 | 105 x 105 |
