Product Description

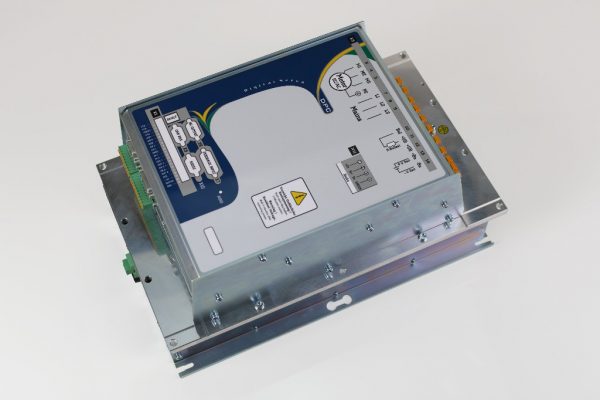

AC-Servoverstärker DPC
Universelle volldigitale Servo Controller für den Einsatz als Pitch- und Azimut- Antriebe in Windkraftanlagen. Sie sind besonders robust aufgebaut nach Anforderung für den Einsatz in Windanlagen. Die überdimensionierte Leistungshalbleiter und DC-Link-Kondensatoren garantieren eine lange Lebensdauer. Die Endstufen und Netzzustände werden mit der Software und mit unabhängigen Hardware Schaltungen überwacht. Je nach Fehler wird der Antrieb geführt still gesetzt. Die einheitliche leistungsfähige digitale Regelelektronik arbeitet weltweit in vielen tausend Anwendungen. Weiterhin sind die Antriebe geeignet für den Betrieb von Synchron- Asynchron- oder Gleichstrom Motoren in rauer Umgebung.
- Beschreibung
- Ausführungen
- Dokumente
Beschreibung
• EMV-sicheres Ganzstahl-Gehäuse
• Stoß und rüttelfester Aufbau
• Kühlkörper für Durchsteckmontage oder Schaltschrankmontage
• Versorgungsspannung: 3 x 230 bis 3 x 480 VAC
• Leistung bis 35 kW
• Dauerstrom 40, 60 A
• Spitzenstrom 80,120 A
• Notlauf-Batterie Anschluss bis 400 V=
• Unabhängiger Hilfsspannungsanschluss 24 V=
• Ladestrombegrenzung
• Phasenüberwachung
• Digitale Schnittstellen RS232, CAN-BUS (weitere Option)
• Analoge Eingänge, programmierbare Differenzeingänge
• Digitale Ein-Ausgänge, programmierbar, Optoentkoppelt
• Ausgang für Bremse 24 V/3 A mit Lastüberwachung
• Freigabe- und Endschalterlogik, Notstopfunktion, Sicherheit
• BTB-Betriebsbereit, Solid State Relais
• Lage, Drehzahl- und Drehmomentregelung
• Gebersysteme: Resolver, TTL- Inkrementalgeber, SINCOS 1Vss, Rotorlage
• Encoderausgang
• Statische und dynamische Stromgrenze
• Einheitliche volldigitale Regeleinheit
• Eigensicheres kurzschlusssicheres Leistungsteil (EN50178)
• Zwischenkreis-Drossel (EMV-Entstörung)
• Integrierte Ballastschaltung
• DC-Leistungsbus
• Prozessorunabhängige Schutzabschaltung bei Überspannung, Unterspannung
• Kurzschluss, Erdschluss und Übertemperatur von Verstärker oder Motor
• Weltweit einsetzbar, Industriestandard
• Komplett „Made in Germany“
Ausführungen
| Typ | Anschlußspannung | Dauerstrom | Spitzenstrom |
|---|---|---|---|
| DPC-440-xx-W | 3 x 30...480VAC | 40,0 A | 80,0 A |
| DPC-460-xx-W | 3 x 30...480VAC | 60,0 A | 120,0 A |
DPC-xxx-IN-W Inkrementalgeber
DPC-xxx-RS-W Resolver (Inkrementalgebernachbildung)
DPC-xxx-SC-W Sincos 1Vss
