Batterie-Motorregler BAMOBIL-D3-I / IM
Batterie-Motorregler mit Servo-Performance für bürstenlose Servo- und Asynchronmotoren bis 18 kW, HV-Isolation, potentialfreie Elektronik. Zur Anwendung in batteriebetriebene Fahrzeugen wie Elektrofahrzeuge, Elektroboote, Stapler, Transportsysteme oder Regalförderfahrzeuge im rauen Einsatz, besonders als 4Q Servoantrieb, bei hochdynamischen Beschleunigungs oder Bremsvorgängen, bei großen Regelbereichen, bei hohem Wirkungsgrad, bei kleinen Motorabmessungen, bei gleichmäßigem, ruhigem Lauf für die Drehmomenten- und Drehzahlregelung oder kombinierte Drehzahl Drehmomentregelung mit oder ohne überlagerter Lageregelung. Synchro Servo Antriebe sind kompakter als andere elektrischen Antriebe.
- Beschreibung
- Ausführungen
- Downloads
Beschreibung
• HV- Isolation
• Batterie oder Gleichspannungsanschluss 12 VDC bis 120 VDC
• Unabhängiger Hilfsspannungsanschluss 12 VDC bis 24 VDC
• Digitale Schnittstellen RS232, CAN -BUS (weitere Optionen)
• 2 Analoge Eingänge, programmierbare Diffe renzeingänge
• 4 Digitale Ein -Ausgänge, programmierbar, Opto –Entkoppelt
• Sollwertrampen linear, nicht -linear (S -Funktion)
• Freigabe – und Endschalterlogik
• BTB -Betriebsbereit, Solid State Relais Kontakt
• Lage – (Position), Drehzahl – und Drehmomentregelung
• Resolver – oder Encoder -Inkrementalgeber TTL,
• SINCOS 1Vss, Rotorlage +bl Tacho
• Encoderausgang oder 2. Encodereingang
• Statische und dynamische Stromgrenze
• Einheitliche volldigitale Regeleinheit
• Schutzabschaltung bei Überspannung,
• Unterspannung und Übertemperatur vom Motor
• Eigensicheres kurzschlussfestes Leistungsteil
• Prozessorunabhängige Hardwareabschaltung bei
• Kurzschluss, Erdschluss, Überspannung und
• Übertemperatur von Verstärker.

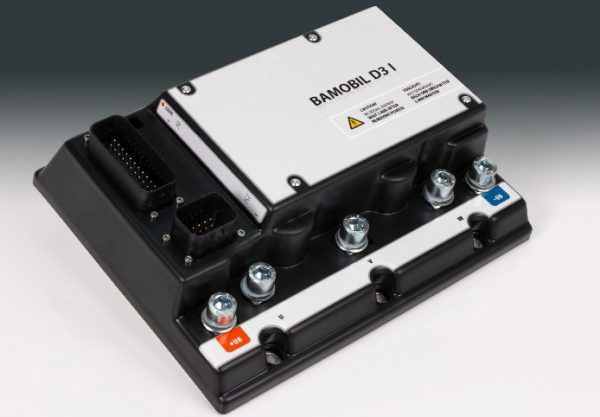

• BAMOBIL D3-I IP20

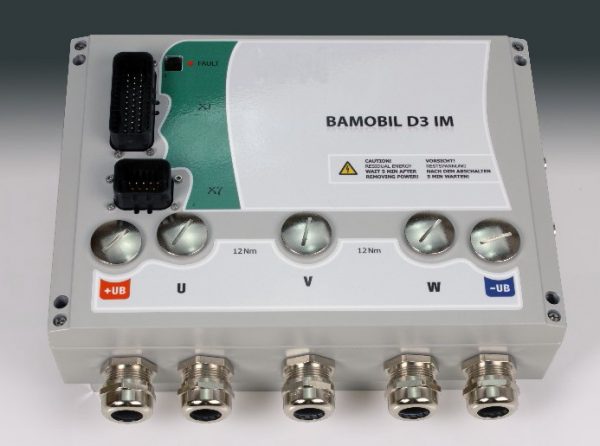

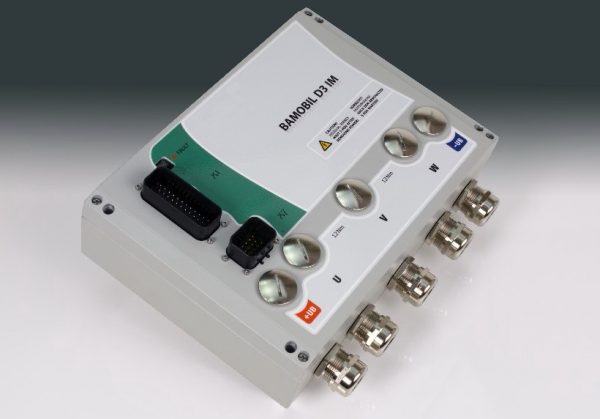

• BAMOBIL D3-IM IP65
• Weltweit einsetzbar, Industriestandard
• Komplett “Made in Germany”
Ausführungen
| TYP | Batteriespannung in V DC | Dauerstrom in A | Spitzenstrom in A |
|---|---|---|---|
| BAMOBIL-D3.3-xx-62-80-xx | 12 bis 48 | 40 | 80 |
| BAMOBIL-D3.3-xx-62-120-xx | 12 bis 48 | 60 | 120 |
| BAMOBIL-D3.3-xx-62-250-xx | 12 bis 48 | 125 | 250 |
| BAMOBIL-D3.3-xx-62-450-xx | 12 bis 48 | 225 | 450 |
| BAMOBIL-D3.3-xx-160-100-xx | 12 bis 120 | 50 | 100 |
| BAMOBIL-D3.3-xx-160-200-xx | 12 bis 120 | 100 | 200 |
| BAMOBIL-D3.3-xx-160-300-xx | 12 bis 120 | 150 | 300 |
BAMOBIL-D3.3-xx-I – isoliert IP20
BAMOBIL-D3.3-xx-IM – isoliert, Metallgehäuse IP65
xx – RS Motorfeedback Resolver
xx – BL Motorfeedback Rotorlagegeber
xx – IN Motorfeedback Inkrementalgeber
xx – SC Motorfeedback Sin-Cos-Geber
