Product Description

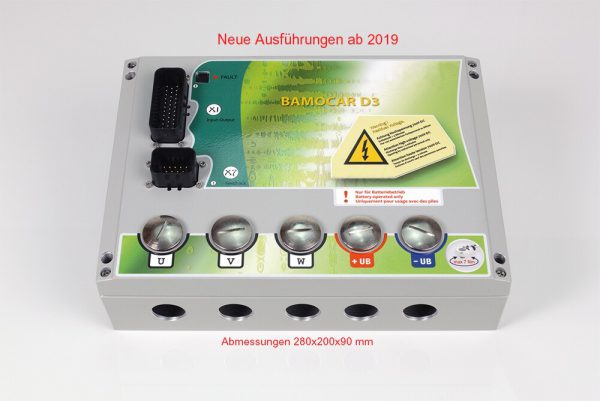

Batterie-Motorregler BAMOCAR-D3
Batterie-Motorregler mit Servo-Performance für bürstenlose Servo- und Asynchronmotoren bis 340 kW, HV-Isolation, potentialfreie Elektronik. Zur Anwendung in batteriebetriebene Fahrzeugen wie Elektrofahrzeuge, Elektroboote, Stapler, Transportsysteme oder Regalförderfahrzeuge im rauen Einsatz, besonders als 4Q Servoantrieb, bei hochdynamischen Beschleunigungs oder Bremsvorgängen, bei großen Regelbereichen, bei hohem Wirkungsgrad, bei kleinen Motorabmessungen, bei gleichmäßigem, ruhigem Lauf für die Drehmomenten- und Drehzahlregelung oder kombinierte Drehzahl – Drehmomentregelung mit oder ohne überlagerter Lageregelung. Synchro Servo Antriebe sind kompakter als andere elektrischen Antriebe. Motorempfehlung: Baureihe GVM
- Beschreibung
- Ausführungen
- Downloads
Beschreibung
• HV- Isolation
• Batterie oder Gleichspannungsanschluss 12 VDC bis 700 VDC
• Unabhängiger Hilfsspannungsanschluss 12 VDC oder 24 VDC
• Digitale Schnittstellen RS232, CAN -BUS (weitere Optionen)
• 2 Analoge Eingänge, programmierbare Differenzeingänge
• 4 Digitale Ein -Ausgänge, programmierbar, Opto –Entkoppelt
• Sollwertrampen linear, nicht -linear (S -Funktion)
• Freigabe – und Endschalterlogik
• BTB -Betriebsbereit, Solid State Relais Kontakt
• Lage – (Position), Drehzahl – und Drehmomentregelung
• Resolver – oder Encoder -Inkrementalgeber TTL,
• SINCOS 1Vss, Rotorlage +bl Tacho
• Encoderausgang oder 2. Encodereingang
• Statische und dynamische Stromgrenze
• Einheitliche volldigitale Regeleinheit
• Schutzabschaltung bei Überspannung,
• Unterspannung und Übertemperatur vom Motor
• Eigensicheres kurzschlussfestes Leistungsteil
• Prozessorunabhängige Hardwareabschaltung bei
• Kurzschluss, Erdschluss, Überspannung und
• Übertemperatur von Verstärker.
• Flüssigkühlung
• Schutzart IP65
• Weltweit einsetzbar, Industriestandard
• Komplett „Made in Germany“
Ausführungen
| TYP | Batteriespannung in V DC | Dauerstrom in A | Spitzenstrom in A |
|---|---|---|---|
| BAMOCAR-PG-D3-700-100-xx | 12 - 700 | 50 | 100 |
| BAMOCAR-PG-D3-700-160-xx | 12 - 700 | 80 | 160 |
| BAMOCAR-PG-D3-400-250-xx | 12 - 400 | 125 | 250 |
| BAMOCAR-PG-D3-700-250-xx | 12 - 700 | 125 | 250 |
| BAMOCAR-PG-D3-400-400-xx | 12 - 400 | 200 | 400 |
| BAMOCAR-PG-D3-700-400-xx | 12 - 700 | 200 | 400 |

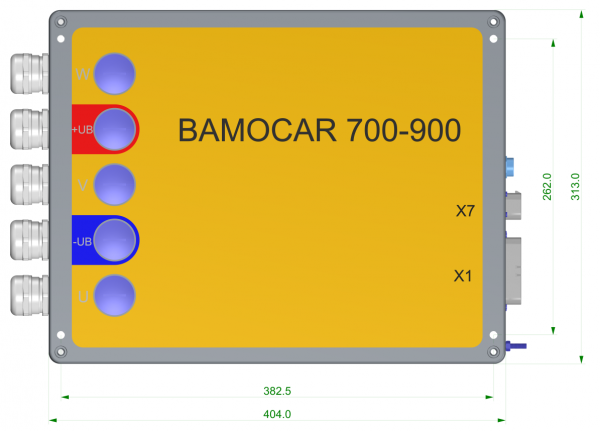

| BAMOCAR-PG-D3-700-900-xx | 12 - 700 | 450 | 900 |
BAMOCAR – xx – RS Motorfeedback Resolver
BAMOCAR – xx – BL Motorfeedback Rotorlagegeber
BAMOCAR – xx – IN Motorfeedback Inkrementalgeber
BAMOCAR – xx – SC Motorfeedback Sin-Cos-Geber
