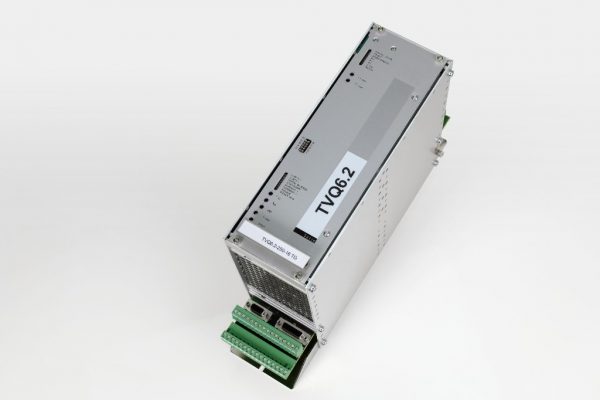

DC-Servoverstärker TVQ6
Servoverstärker für bürstenbehaftete Gleichstrommotoren in Maschinen aller Art bis zu einer Antriebsleistung von 5 kW, besonders als 4Q-Servoantriebe in Vorschubachsen. Bei allen Antrieben mit schnellen hochdynamischen Beschleunigungs- und Bremsvorgängen. Die Verstärker zeichnen sich durch sehr hohe Regel- und Nullpunktstabilität sowie durch große Kreisverstärkung aus. Regelbereiche bis zu 1:10000 sind bei gutem Rundlauf, auch bei kleinsten Drehzahlen. Die Servoverstärker können für Drehzahlregelung, Drehmomentregelung oder kombinierte Drehzahl-Drehmomentregelung eingesetzt werden.
- Beschreibung
- Ausführungen
- Downloads
Beschreibung
• Direkter Netzanschluß 230V~
• kompakte Bauweise (6 HE)
• als Einschubregler oder Kompaktgerät verfügbar
• kurz- und erdschlußsicher
• IGBT-Endstufen, Fehlertolerante Abschaltung bei Überstrom,
• Ballastschaltung mit Überwachung,
• Netzausfallbremsung, Breitband-Choppernetzteil,
• Differenzverstärker (2 Sollwerteingänge),
• Steilheitsbegrenzer (Integrator einstellbar),
• Drehzahlregler (RVU) mit PI-Beschaltung,
• Stromsollwertausgang, statische und dynamische Stromgrenze,
• drehzahlabhängige Stromgrenze (Kommutierungsgrenze),
• Messausgänge für Strom und Drehzahl,
• Optoentkoppelte Logik Ein- und Ausgänge,
• Sollwert-Nullschaltung, Freigabe-Logik,Integralabschaltung
• lötfreier Abgleich, Parametereinstellung über Binärschalter
• Ersatz für Labod TSR-250, Parker, SSD, Parvex – RTS Servo Drives
• Ersatz für Siemens 6RB21.., AEG Minipuls 120/40+4Q, Mattke RMTR5K 170/40, SEIDEL 4KS-M 150/40, Baldor TSNM
• Weltweit einsetzbar, Industriestandard
• Komplett „Made in Germany“
Ausführungen
1-Achs-Kompaktgerät
| Typ | Anschlußspannung | Dauerstrom | Spitzenstrom |
|---|---|---|---|
| TVQ6-250-10-TG-k | bis 3 x 230 V | 10,0 A | 20,0 A |
| TVQ6-250-16-TG-k | bis 3 x 230 V | 16,0 A | 32,0 A |
| TVQ6-250-25-TG-k | bis 3 x 230 V | 25,0 A | 40,0 A |
Einschub-Regler ohne Netzmodul
| Typ | ZK-Spannung | Dauerstrom | Spitzenstrom |
|---|---|---|---|
| TVQ6-250-10-TG | max. 320 VDC | 10,0 A | 20,0 A |
| TVQ6-250-16-TG | max. 320 VDC | 16,0 A | 32,0 A |
| TVQ6-250-25-TG | max. 320 VDC | 25,0 A | 40,0 A |
Netzmodul
| Typ | Anschlußspannung | Strom | |
|---|---|---|---|
| TVD6-N30 | 1...3 x 230VAC | 30A | |
| TVD6-R | 1...3 x 230VAC | Rückwandplatine ohne Netzteil | |
