Beschreibung

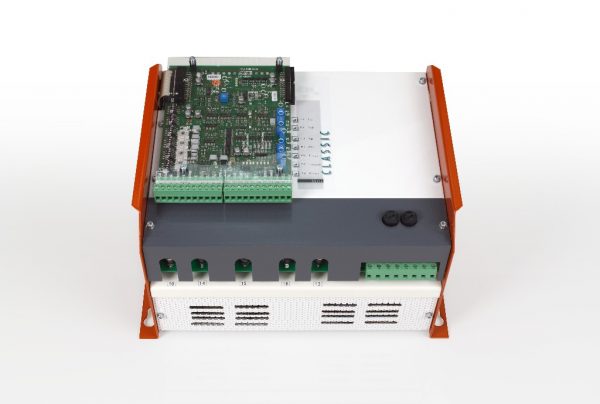

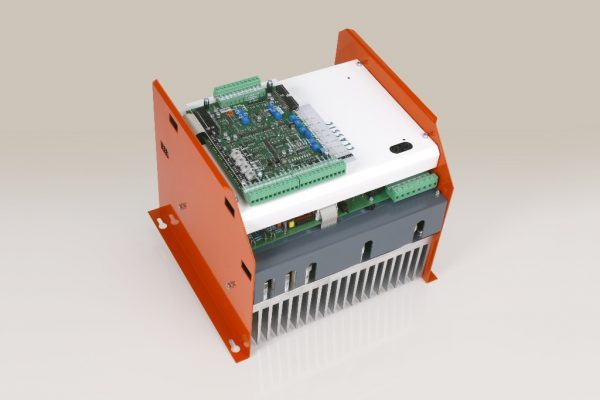

Die Thyristor-Stromrichter sind als Schaltschrankeinbaugeräte nach den VDE-Richtlinien aufgebaut. Die Steuerelektronik ist vom Leistungsteil galvanisch getrennt. Die Luft- und Kriechstrecken sind  >8 mm. Die Leistungshalbleiter sind großzügig dimensioniert. Es werden nur handelsübliche Bauteile im Industriestandard verwendet. Die wichtigsten Betriebszustände werden mit Leuchtdioden angezeigt. Die PI-Einstellung der Stromregler erfolgt mit zwei 4fach-Schaltern. Die Geräte sind berührungssicher abgedeckt. Die Regelelektronik wird frontseitig aufgesteckt und ist frei zugänglich. Soweit möglich werden für den Anschluß Steckklemmen benutzt. Die Starkstromanschlüsse sind an Leistungsklemmen anzuschließen.

• Anschlußspannung: 3 x 400 V AC ( Option 500 V AC )
• P1: 1 – Quadrantenbetrieb, die Endstufe ist eine  vollgesteuerte  B6-Brückenschaltung.
• Q1: 4 – Quadrantenbetrieb, die Endstufe ist eine gegenparallele vollgesteuerte Doppel B6-Brückenschaltung.
• Leistung 6,75 bis 378 kW
• Dauerstrom 15 bis 840 A
• Spitzenstrom 30 bis 1680 A
• Drehzahl- und Momentenregelung
• Drehzahlregler (RVU), mit PI-Beschaltung Istwertdifferenzeingang,
• Stromsollwertausgang, statische und dynamische Stromgrenze
• Tachoregelung
• Ankerspannungsregelung mit IxR Kompensation
• Parametereinstellung über Binärschalter
• Analoge Regelelektronik REG4, Differenzverstärker
• Steilheitsbegrenzer (Integrator einstellbar)
• Sollwert-Nullschaltung
• Ein- und Ausschaltlogik
• BTB -Relais Meldungen: Stillstand, Blockiert, Tachobruch.
• Feldversorgung: 210 bzw. 360 V DC, 10 A
• Ersatz für GN3
• Weltweit einsetzbar, Industriestandard
• Komplett „Made in Germany“
